北方重工搅拌站突出特点、细节处理及方案图赏析 更新时间:2020-05-27 点击次数:580次
一、突出特点
☆高可靠性、高效率、高配置
各关键部件均采用国际、国内名牌优质产品,工作可靠,质量稳定,经久耐用
☆计量精确稳定,确保出砼质量
选用高精度的美国梅迪亚称重传感器,各物料单独计量,物料动态计量误差在1%左右
☆操作系统智能化,操作方法简单化,操作界面人性化
☆模块化、个性化设计
各功能模块积木式组合,安装时间短,交货迅速。整体布置可根据安装场地及用户需求灵活布置成如一字形、L形、Z形等;粉料罐、骨料仓的数量、容量可按用户需要确定;提供外观色彩标记等个性化设计。
☆安全环保、维护方便
采用国际知名品牌除尘器和良好的工业设计,使生产过程绿色环保;
设有多重安全保护措施,配备安全标准扶梯、扶栏、警示安全标志,完善的电气保护设施;
各保养、维修部位直观可视,且有足够的操作空间。搅拌主机设有高压清洗装置,大大节省工人清洗时间和减轻劳动强度。
二、细节处理
破供采用法兰连接,更换维修方便
一个筒仓采用上、下两个料位
斜皮带上增加水冲洗或滚筒去泥装置
西南大区经常采用增加筒仓称重料位计
外加剂管路增加活接,方便维修
外加剂罐采用气吹搅拌,维修方便,维护费用低
某一特点鲜明的搅拌站,宿迁威海
水泥螺旋免润滑,其他螺旋带有增有注油管路,操作安全、方便?增加校秤支架
不同地区骨料仓的下料口不一样,适应全国不同的砂石种类。
筒仓上料管弯头增加一特殊处理,保证5年以上使用寿命(待加)
配料机计量斗内增加耐磨衬板
气路上增加一专业过滤器(另三联件,油水分离器等继续存在)

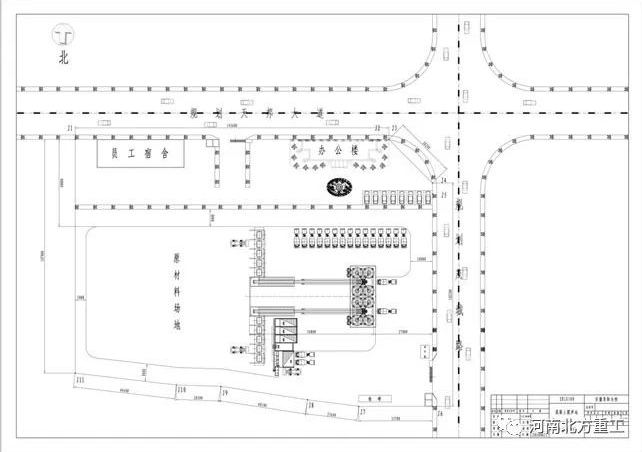

三、拌站平面布置图
四、楼式方案图

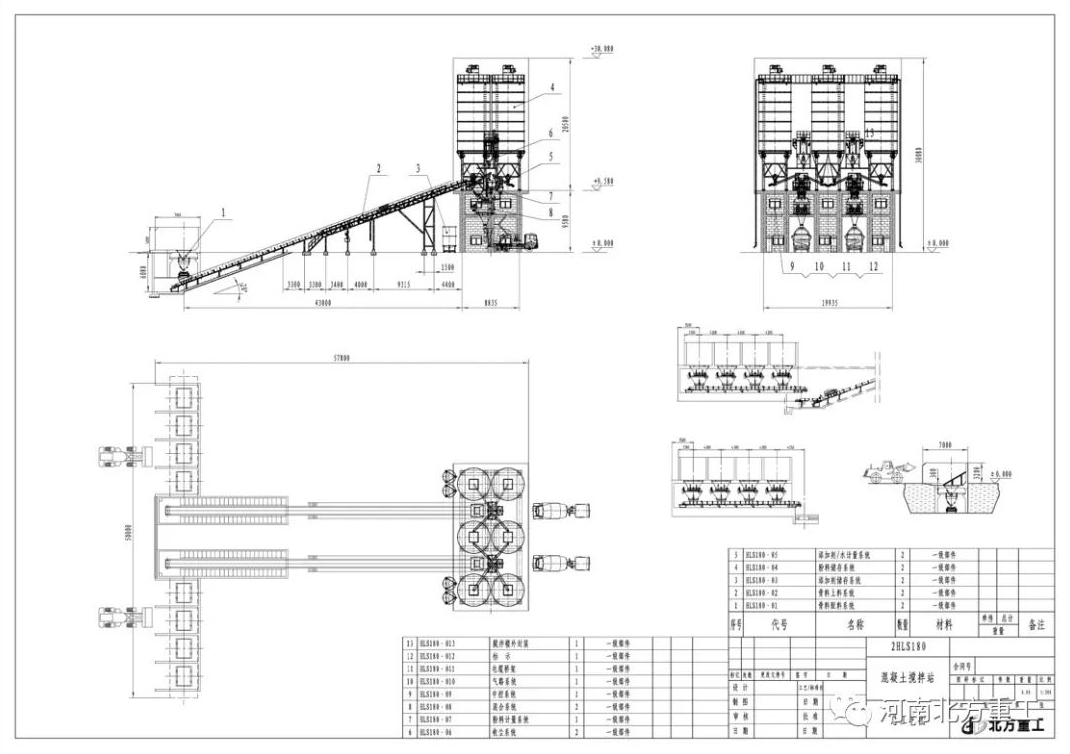

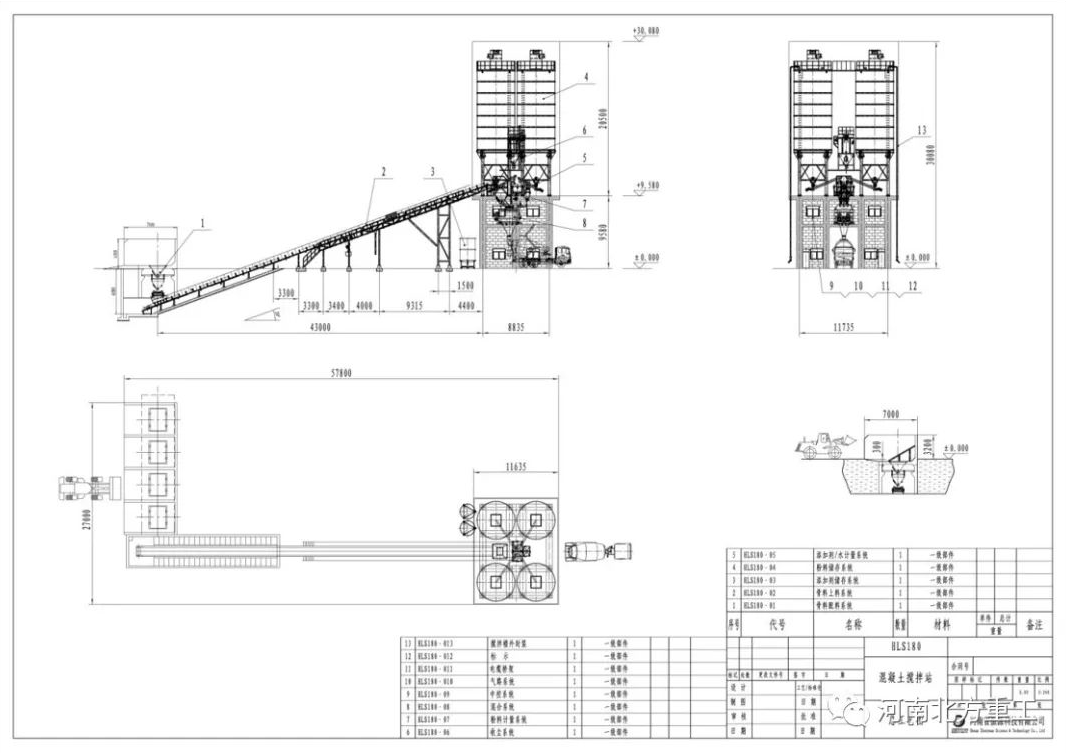

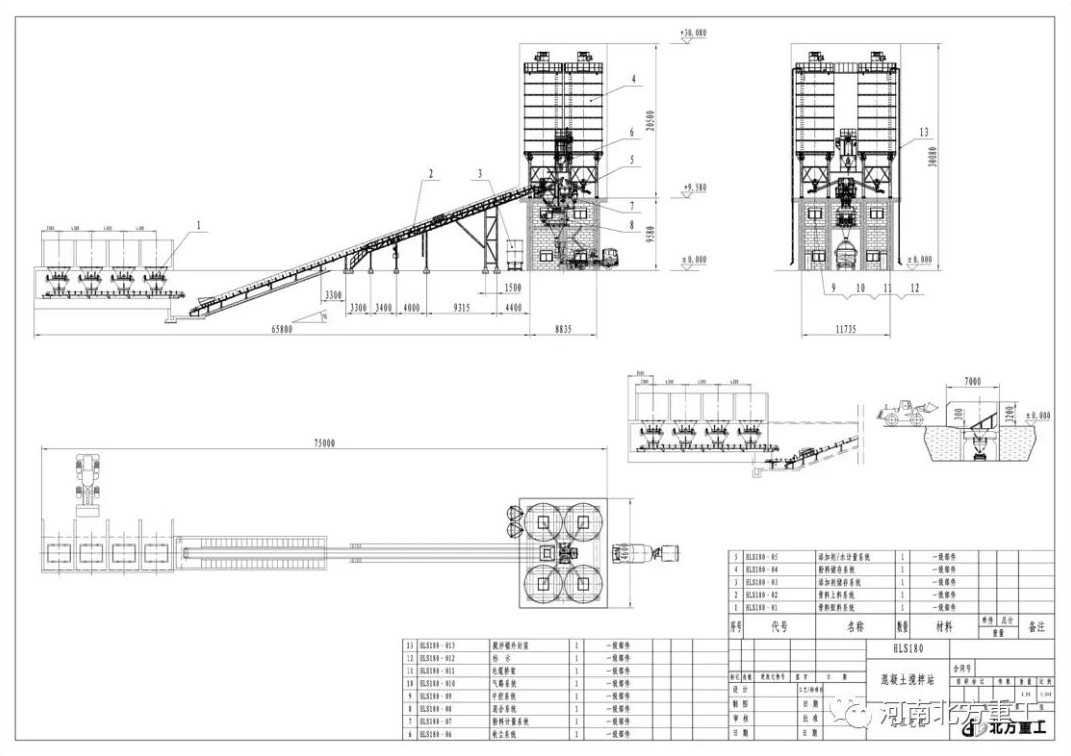

一字型排列HLS180型搅拌站工艺布置图
(两石两砂/四粉料)

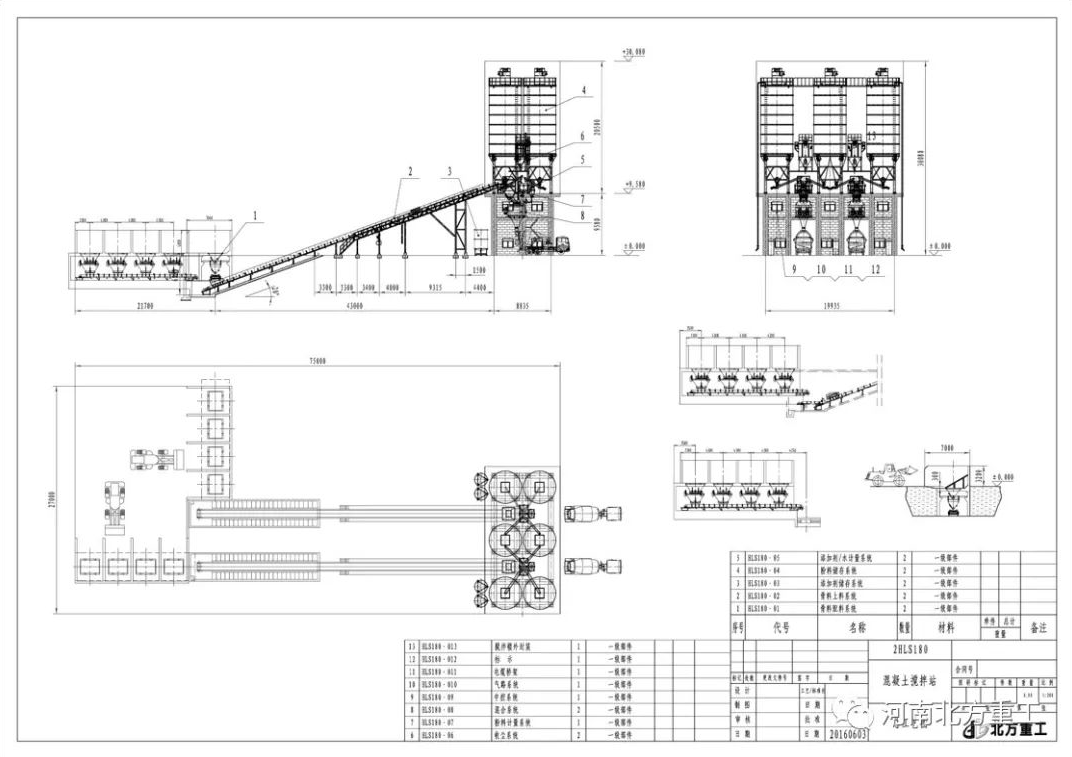

L 型排列HLS180型搅拌站工艺布置图
(两石两砂/四粉料)
一+L 型排列2HLS180型搅拌站工艺布置图
(两石两砂/三粉料)
2L 型排列2HLS180型搅拌站工艺布置图
(两石两砂/三粉料)

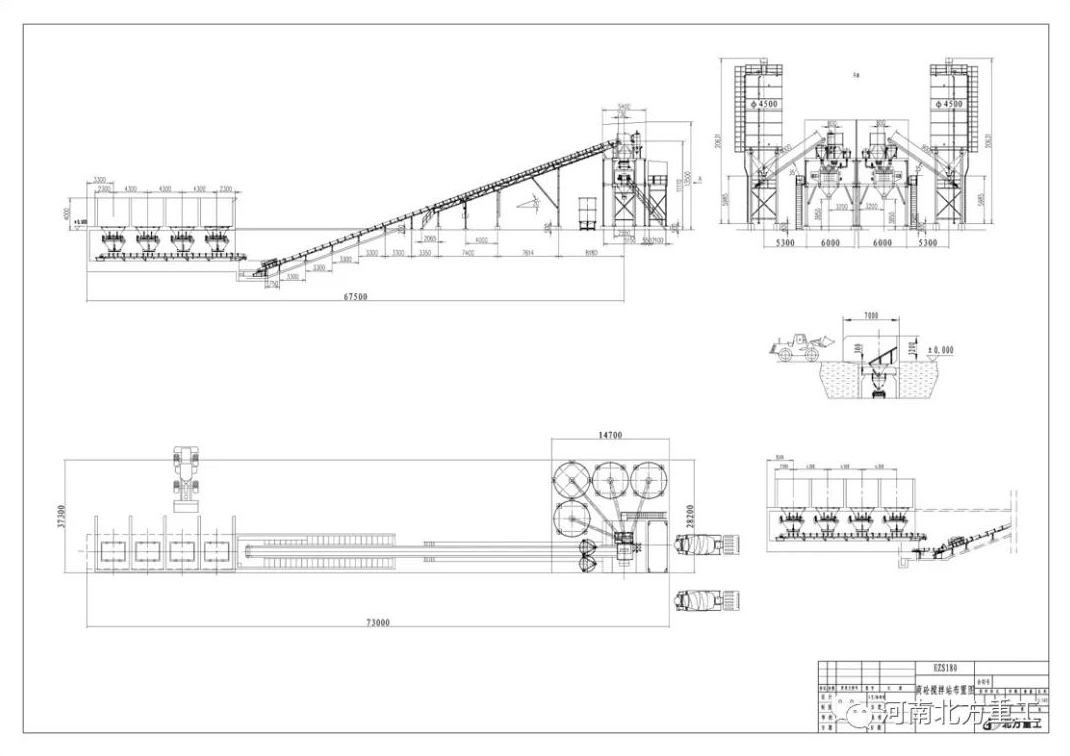

一字型排列 HZS180型搅拌站工艺布置图
(两石两砂/四粉料)

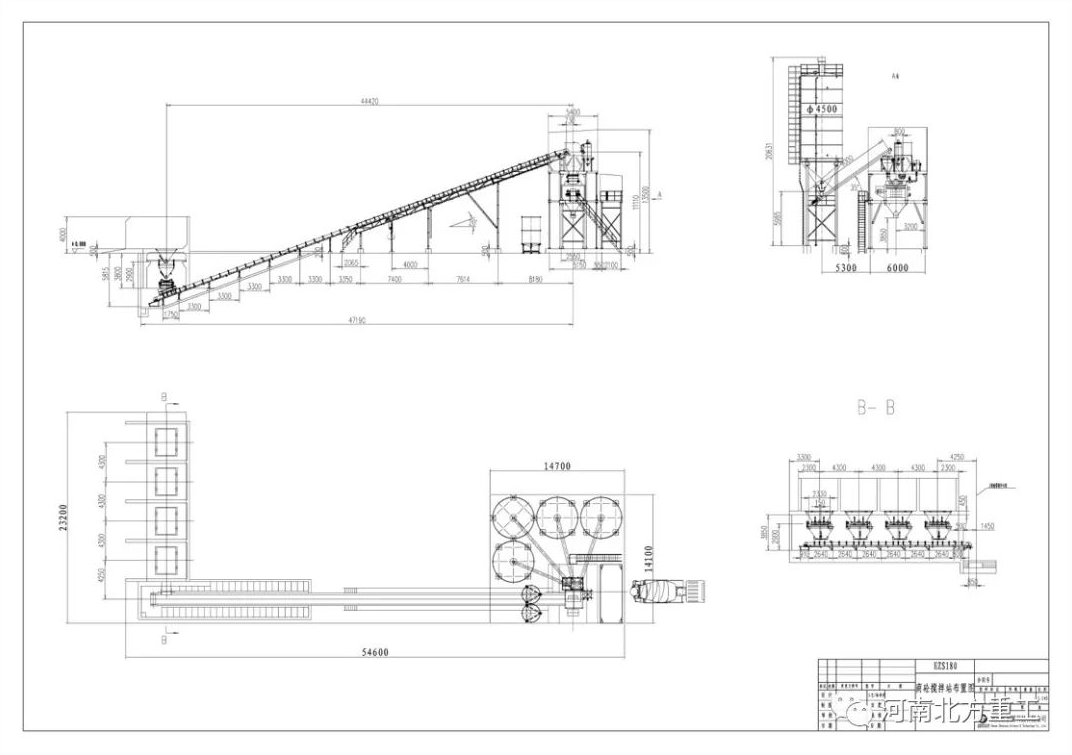

HZS180型搅拌站工艺布置图
两石两砂/四粉料
ZS180型搅拌站工艺布置图
两石两砂/四粉料

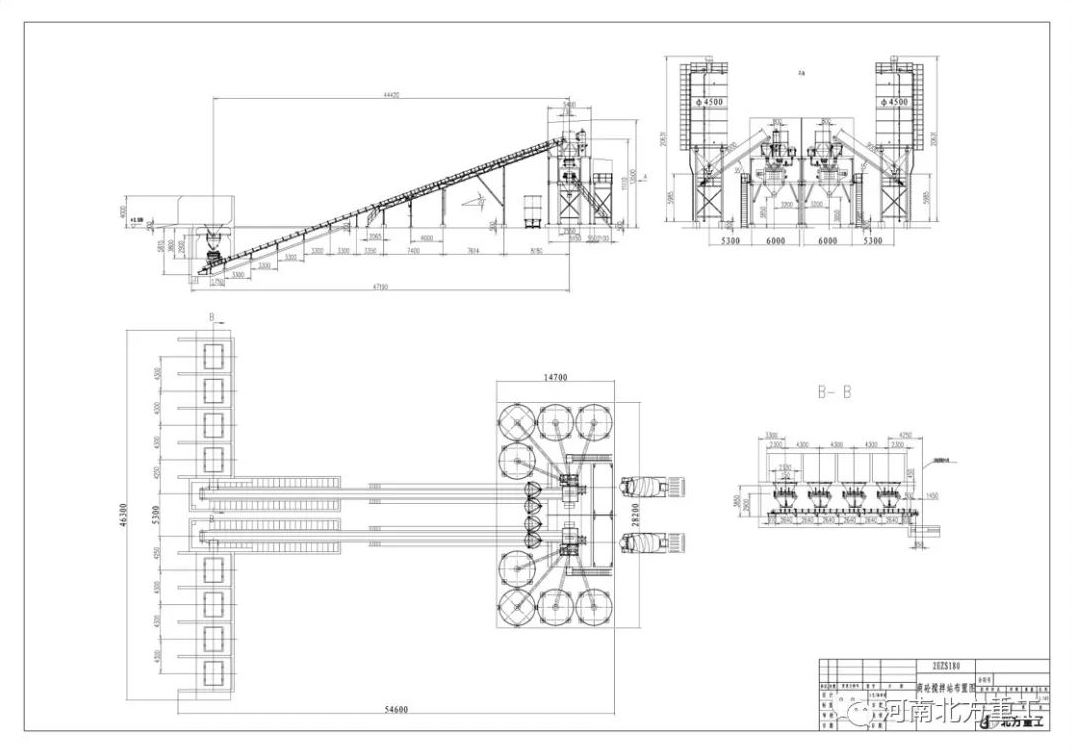

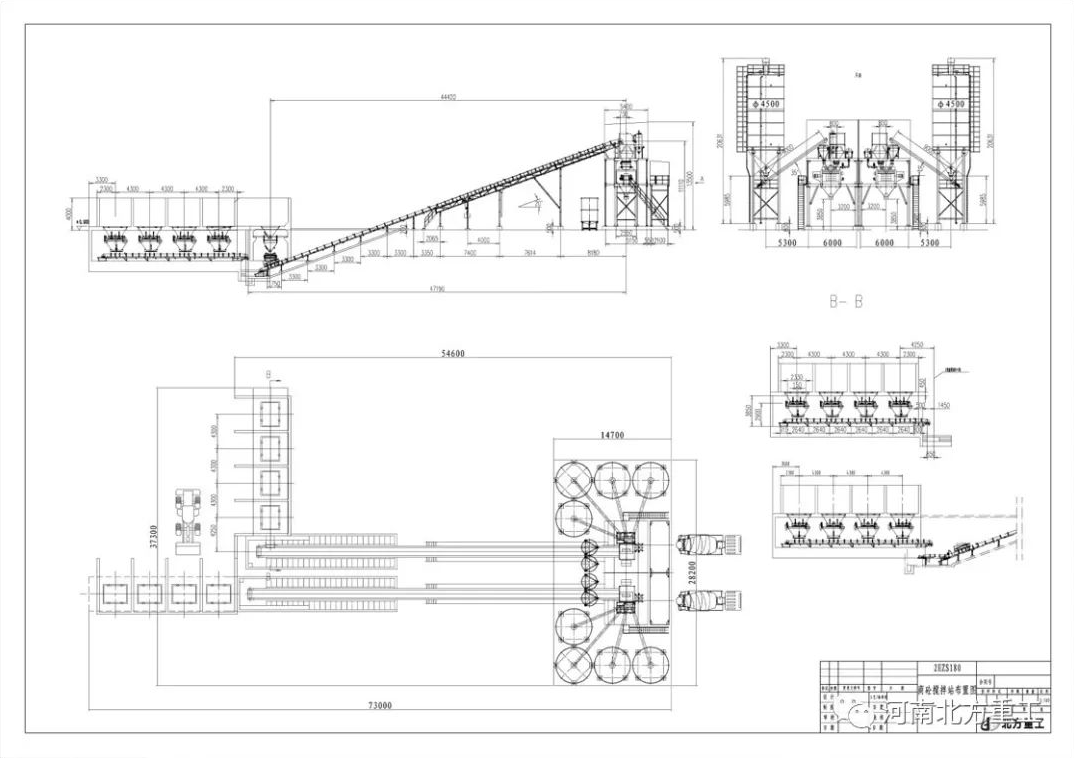

一+L 型排列2HZS180型搅拌站工艺布置图
两石两砂/四粉料
五、典型用户布置

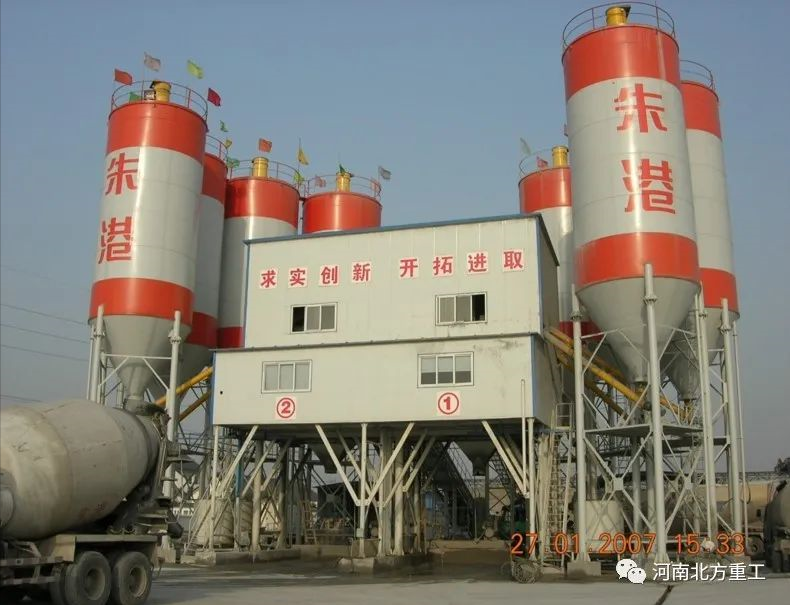

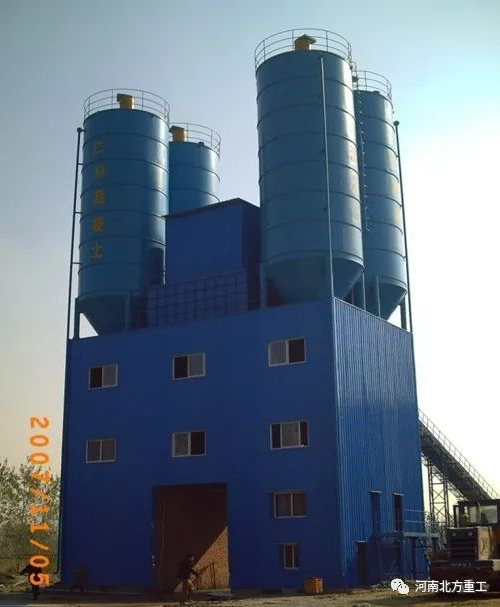

HLS180搅拌楼

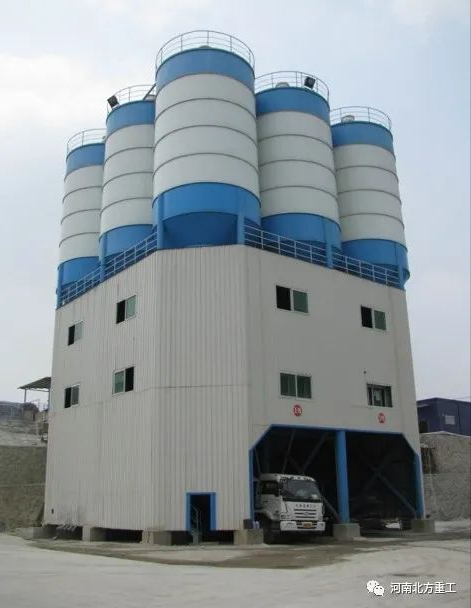

2HLS180搅拌楼

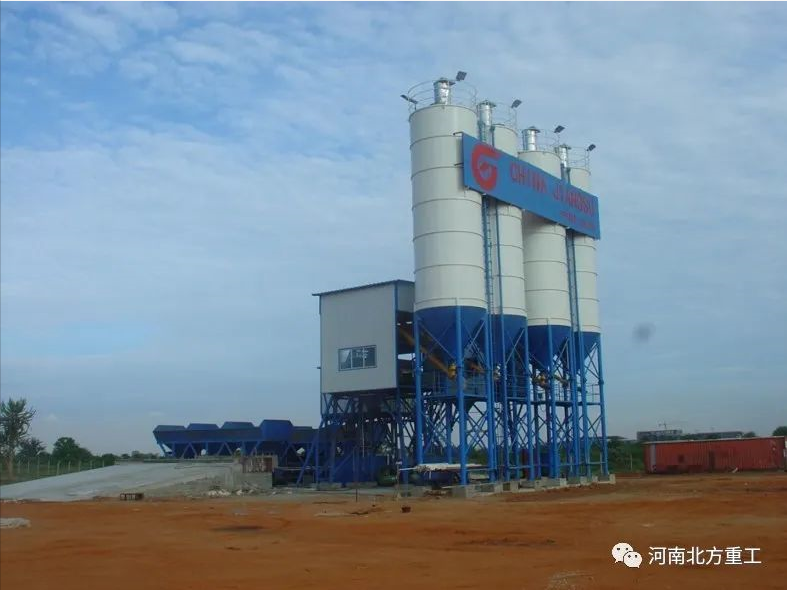

外贸2HZS60搅拌站

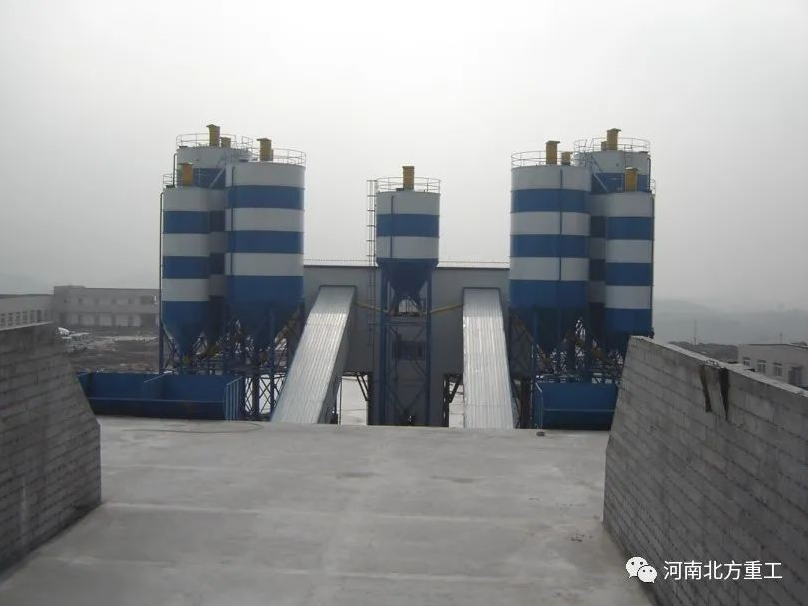

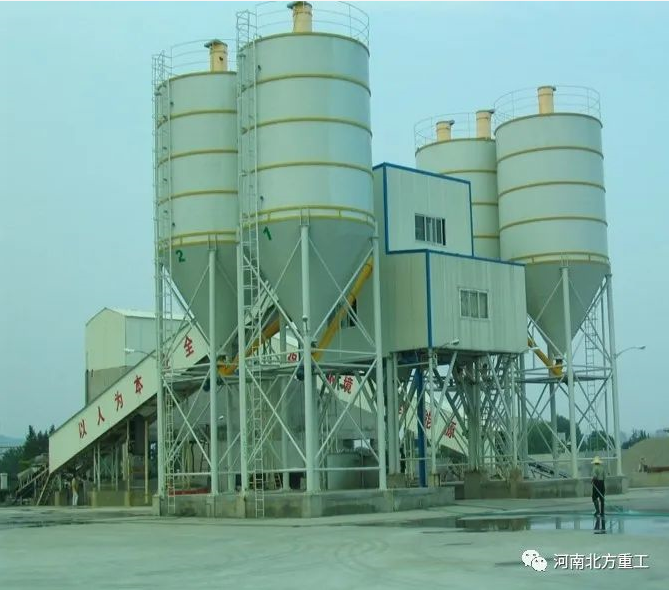

2HZS150搅拌站
HZS180搅拌站

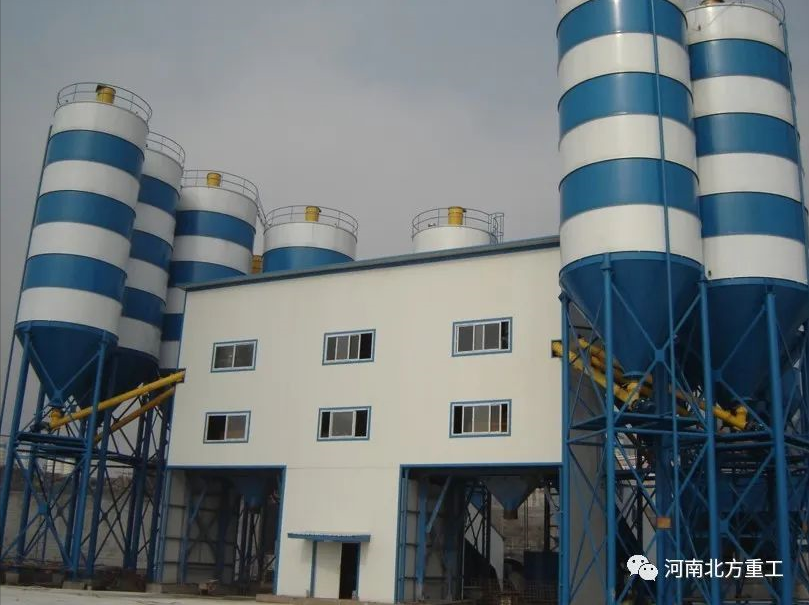

2HZS180搅拌站
2HZS180搅拌站(反面)
2HZS180搅拌站(正面)
