振动筛筛网破裂穿孔频繁更换,损失巨大?原因及预防办法 更新时间:2020-08-20 点击次数:814次
砂石生产中,您是否经常遇到振动筛的筛网破裂穿孔的情况?想要解决又不知道如何处理,只能更换新的筛网,这不仅耽误生产进度,也增加了维修成本。
今天,我们针对圆振动筛来问大家传授一些小办法,预防振动筛筛网破裂穿孔。
一、圆振动筛的结构

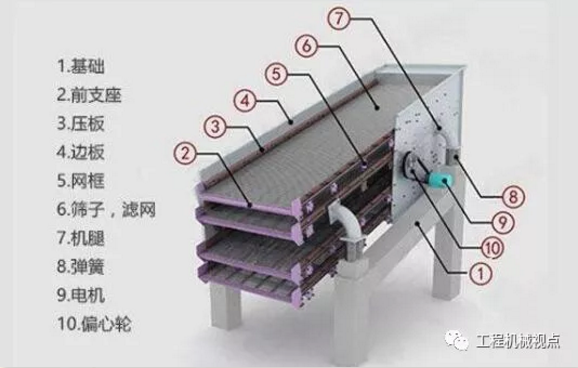

圆振动筛由机架、左筛框、右筛框、聚氨酯支承梁、筛网、筛上矿粉收集斗、筛下矿粉收集斗、振动电动机及电气控制屏9部分组成。其中筛网安装在支承梁上,上、中、下支承梁各安装1张筛网;支承梁与筛网上的加强筋接触,起到支承筛网的作用。
二、圆振动筛的工作原理

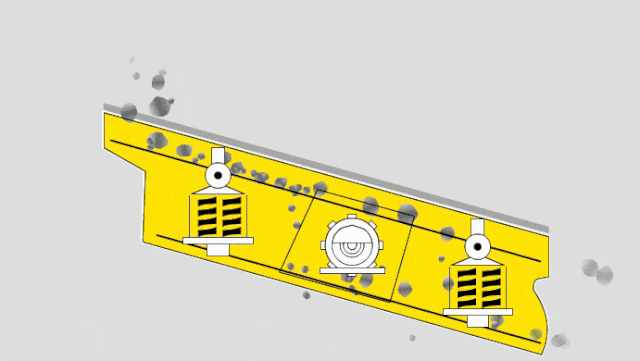

圆振动筛是采用内偏心轴作为激振动力,利用电机带动偏心轴旋转后联动振动筛做上,前,下,后的圆运动轨迹,使被筛分物料均匀,快速溜过筛网而完成筛分工作。
三、圆振动筛筛网穿孔破裂的原因
筛网频繁破裂穿孔的原因主要有5个方面,如下所述。
1.筛网加强筋设计不合理
筛网有7条纵向窄加强筋和6条纵向的宽加强筋,筛网破裂穿孔位置大都在7条纵向窄加强筋位置。我们发现筛网窄加强筋比支承梁窄,未与支承梁完全吻合。分析认为,支承梁宽出筛网加强筋,可直接磨损筛网网格,造成筛网加速破裂穿孔。
2.未及时更换磨损的支承梁
振动筛的支承梁磨损后会出现磨尖、磨偏及凹凸不平现象,磨尖部位像刀口一样。分析认为,当振动筛高频振动时,磨尖、磨偏及凹凸不平的支承梁就会连续冲击、磨损、切割筛网的加强筋部位,造成筛网过早破裂穿孔。
3.给料量存在问题
生产过程中如若存在给料不均匀、给料落差过大、给料流量过猛等现象,均会造成筛网破裂穿孔。若筛网给料不均匀,可造成筛网网格局部受力过大;若给料落差超过300mm或给料流量过猛,其对筛网的冲击力更大。
4.筛网质量不稳定
筛网为聚氨酯材料制成,采用模具浇注成型工艺批量生产。由于配料配方比例变化、成形温度波动、操作人员的素质差异等原因,可能造成筛网质量不稳定,导致筛网抗磨损性、耐屈挠性及承载能力降低。
5.筛网安装不当
筛网由筛框左、右两侧的螺栓张紧和固定,筛网安装在支承梁上,筛网的13条加强筋与13条支承梁应完全吻合。如果在安装筛网时,其左、右两侧的螺栓伸出长度调整不当,就会造成筛网加强筋与支承梁错位,加强筋与支承梁接触、支承面积就会减少,筛网受到的压力就会增大,将导致筛网网格与窄加强筋结合部位破裂穿孔。
四、预防筛网破裂穿孔的措施
根据对筛网过快破裂穿孔原因的分析,可以采取以下5项预防措施:
1.改善给料条件,降低给料落差、降低给料流量,使给料均匀。
2.与生产厂家签订质量保证协议,保证筛网供货质量。
3.提高筛网安装质量,使筛网13条加强筋与13条支承梁完全吻合,以保证筛网支承面积。
4.及时更换已经磨损的支承梁。
5.在无新支承梁更换时,在筛网与已经磨损支承梁之间铺垫废旧自行车轮胎,可以减轻和避免支承梁尖角对筛网的磨损。这种应急措施曾延长筛网2个多月的寿命,筛网的更换成本大大降低了。
一直以来,筛网的磨损速度过快给众多石料厂家造成巨大的困扰,这个问题不解决,便需要频繁更换和停机,直接影响企业的经济效益。希望以上分享能给您的生产带来一些帮助。
